柱混凝土置換技術

發布時間：2023-01-08 點擊數：141740

1. 工程概況

青島某工地，結構剪力墻混凝土標號為C30，局部墻體受凍，混凝土回彈值低需要局部處理。

項目部委托青島理工大學工程質量檢測鑒定中心現場取芯檢測，設計院根據檢測回彈報告的強度值進行驗算，設計院出具了加固施工圖紙（附后）。

2．設計變更通知單

3、《混凝土結構加固設計規范》GB 50367--2013；

4、《建筑抗震設計規范》 GB 50011-2010；

5、《建筑抗震加固技術規范》JGJ 116-2009；

6、《建筑結構荷載規范》GB 50009-2012；

7、《混凝土結構加固構造》13G311-1；

施工前完善施工方案工作，并組織施工人員認真學習施工圖紙、施工方案和施工規范等技術文件，做好三級安全技術交底工作，減少和避免施工誤差。

重點對剪力墻植筋、混凝土施工等分項工序的技術、質量和工藝要求進行學習，并將其質量和工藝的要點向作業班組作詳細的交底，并做好文字記錄。

鋼筋、灌漿料應有產品質量合格證和檢測報告。C50灌漿混凝料應有產品合格證。

根據施工機具需用量計劃，做好機械的租賃和購買計劃，并做好進場使用前的檢驗、保養工作，確保運轉正常。

現場勘察→搭設安全支撐及工作平臺→混凝土表面剔鑿拆除、清理 → 結構墻體布置對拉螺栓孔打孔施工 → 對拉螺栓、限位、模板安裝及支設 → C50高強無收縮灌漿料澆筑施工 → 模板拆除 → 表面處理 → 驗收

混凝土表面鑿毛處理，使用電鎬對混凝土表面進行鑿毛，除去50mm厚受凍砼面層，將混凝土表面砂漿層鑿除，直至混凝土表面裸露出粗骨料為宜，并用空氣壓縮機吹除粉塵。

剪力墻剔鑿除前應對梁板支撐加固技術要求：

采用常用的托梁加固支撐方法：按整體性設計托梁，通過擴大底部受力面積，增加承重立桿對梁進行鋼管支撐頂托，從而將梁，板及施工荷載的力通過支撐傳力至地面的鋼管，在通過鋼管架將上部力分散至地面，從而減少梁板自身荷載，可一定程度限制梁，板饒度的產生。

定位放線：將需要植筋的鋼筋位置全部使用墨斗線彈出。

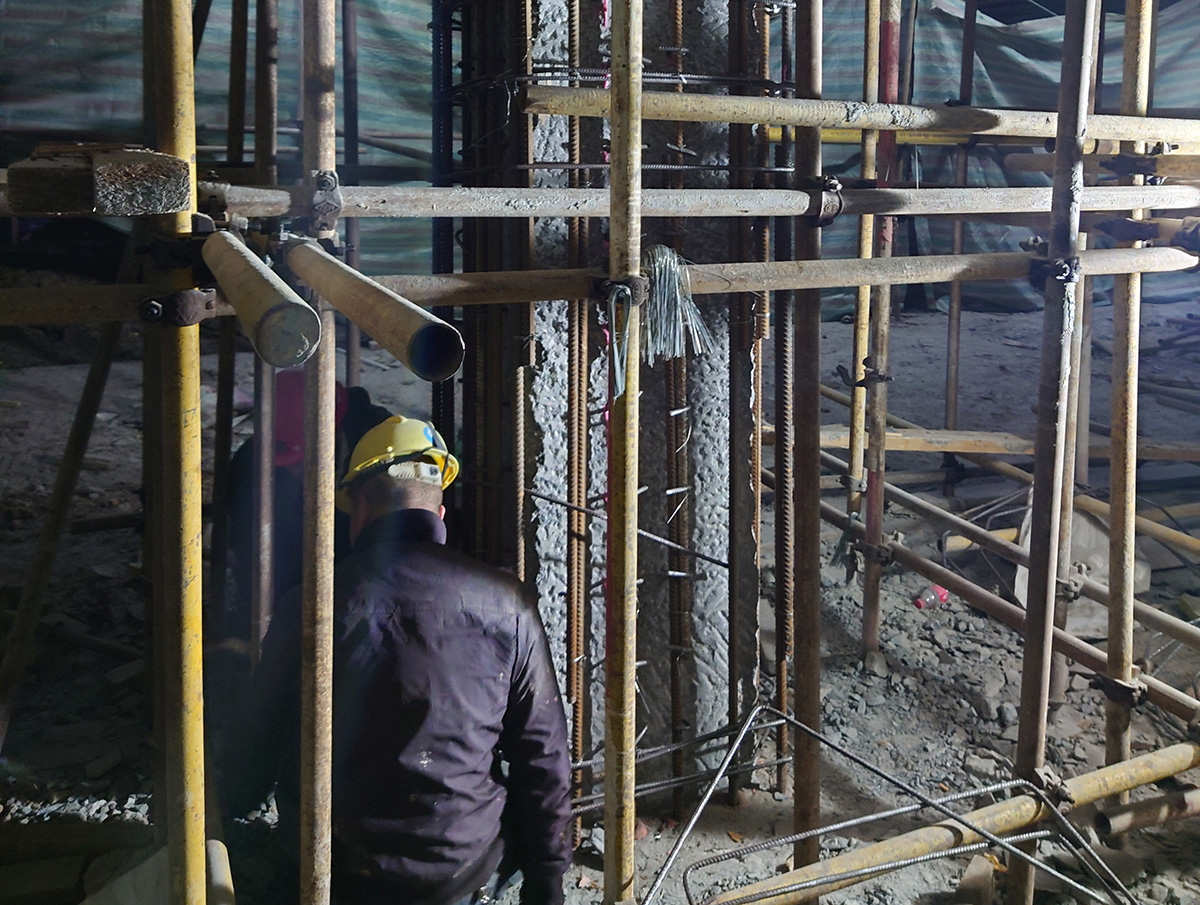

剪力墻上部混凝土強度等級不足部位砼剔鑿?fù)瓿珊蟆Ｐ略隼Y(jié)筋Φ6@400梅花布置。豎向鋼筋Φ8@200與原豎向鋼筋間隔布置（附圖），墻板上采用鉆孔注射化學植筋膠錨固，錨固長度為15D ，墻內鋼筋配置詳見變更圖。
